折りピッチ表

キングプリンターズでの基本的な折りピッチ(寸法)一覧です。特寸サイズの場合は近いサイズを参考に比率をご確認ください。加工についての詳細は折り加工をご参照ください。

  • 均等で割る際、小数点第2など細かい数字のデータになる場合もありますが、原則的には小数点第一位 (0.5単位)もしくは整数で折の指示をお願いいたします。

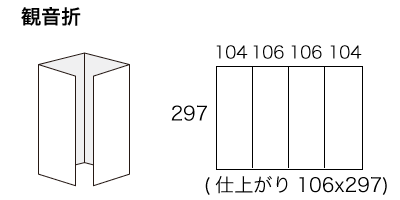

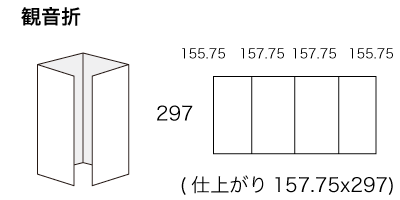

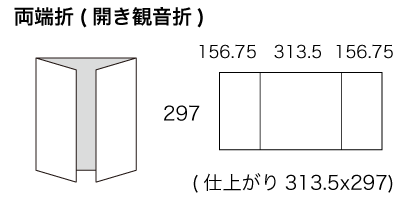

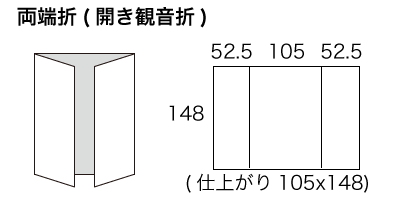

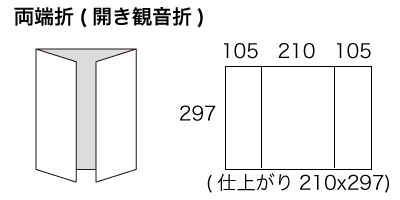

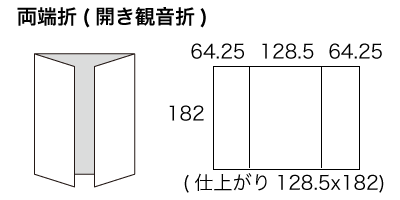

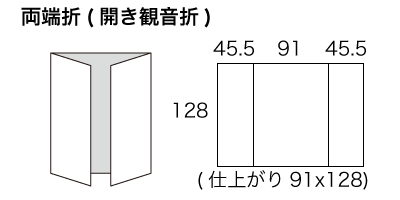

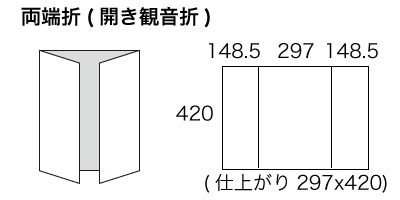

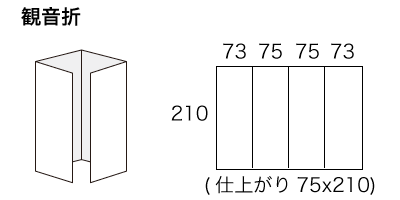

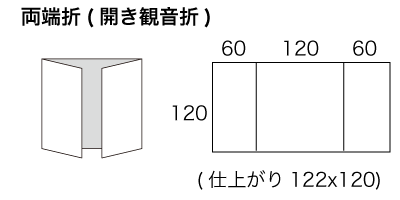

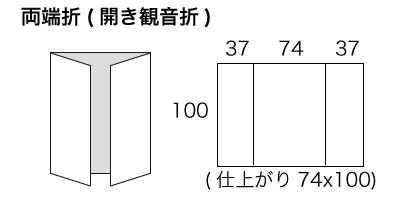

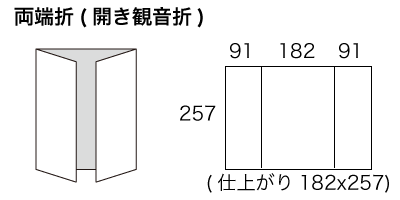

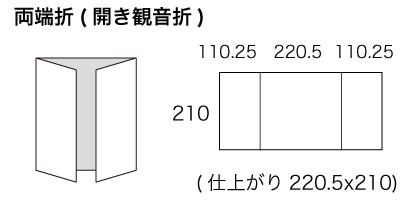

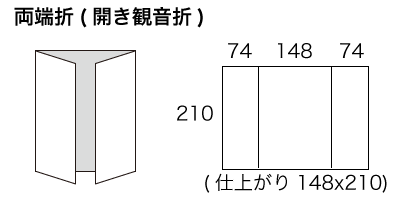

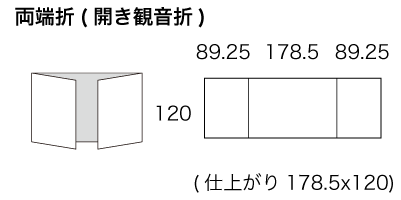

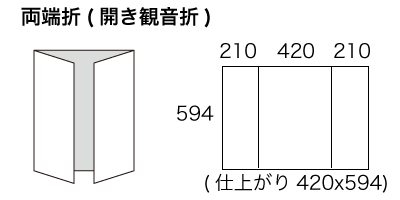

  • 両端折(開き観音折)は機械の規格上、中央で両端の柄を合わせる際に多少のズレが生じ、中央部分に 隙間や重なりが出来てしまいますが、ご了承いただきますようお願いいたします。
  • データ上は全体の寸法に天地左右3mmずつヌリタシを作成し、山折・谷折の指示は、実線ではなく必ず 「ガイド」にて作成をお願いいたします。

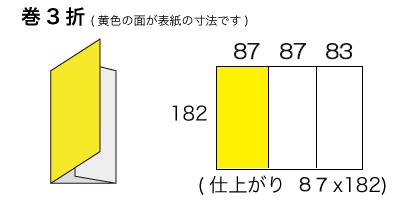

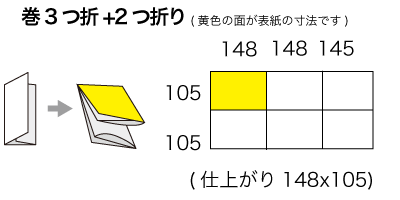

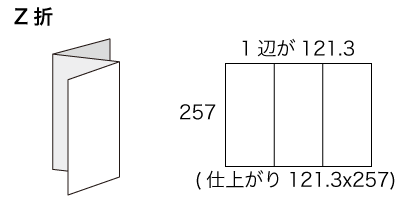

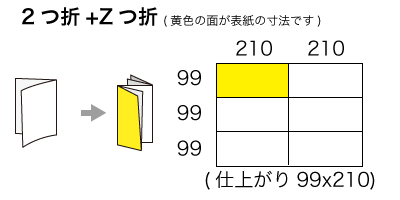

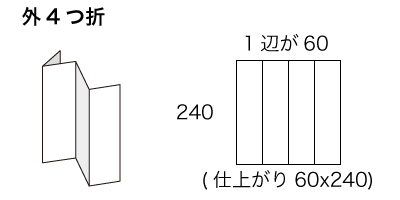

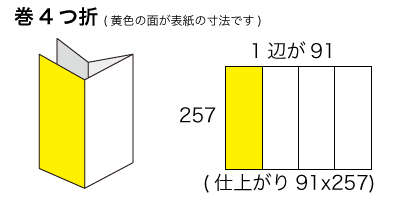

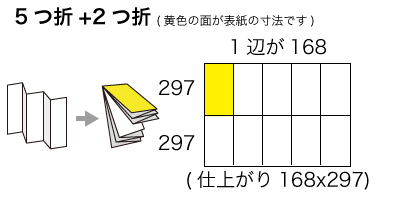

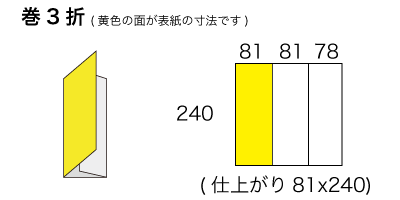

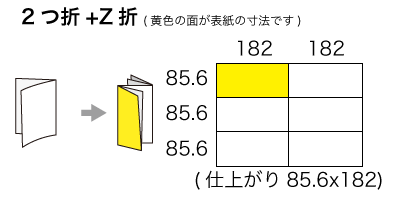

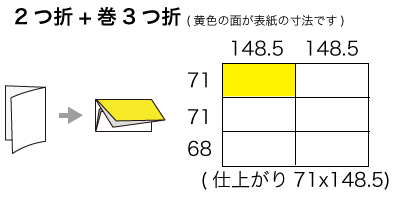

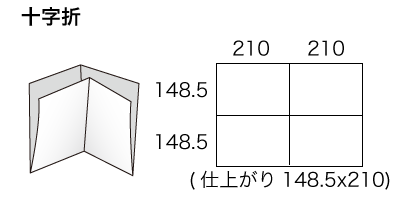

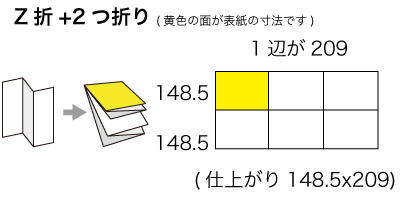

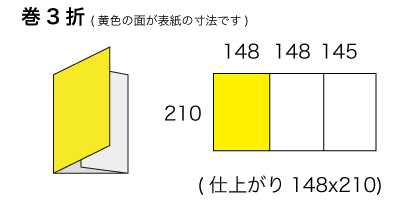

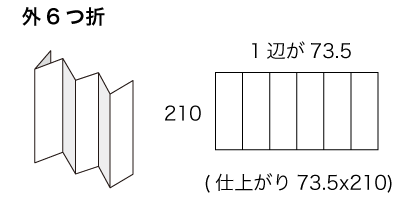

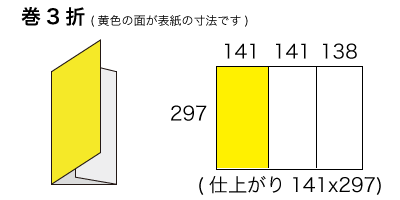

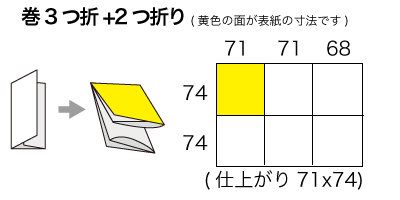

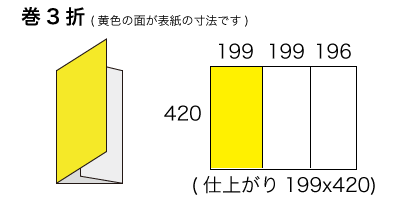

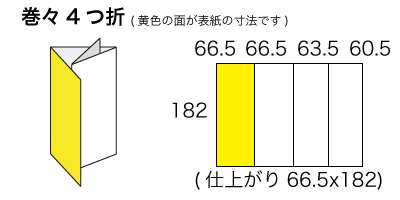

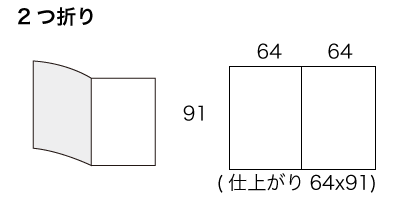

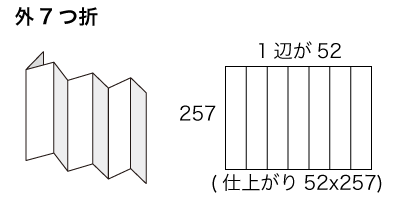

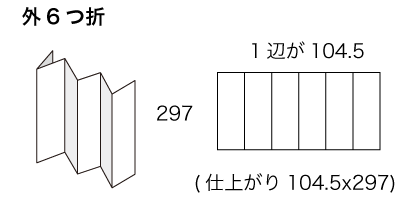

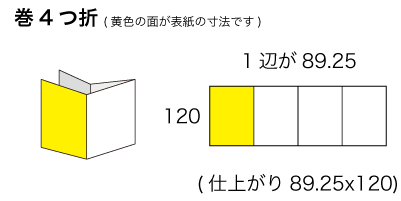

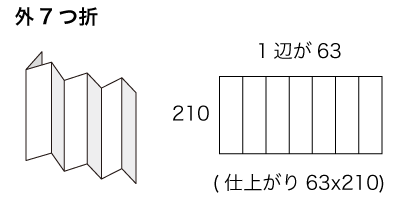

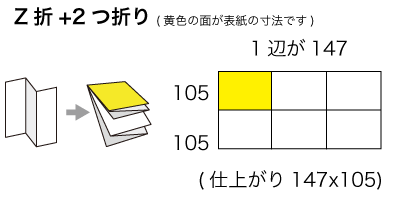

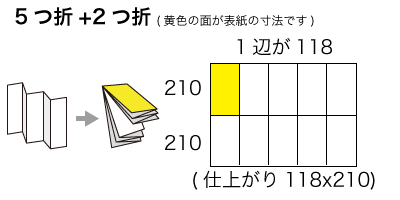

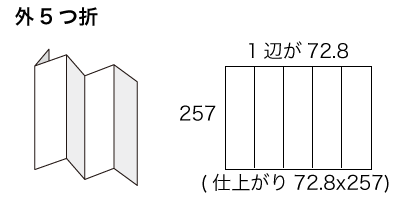

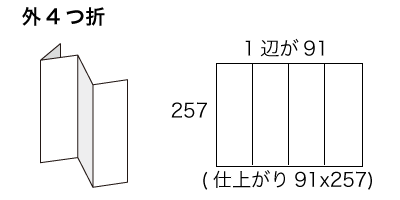

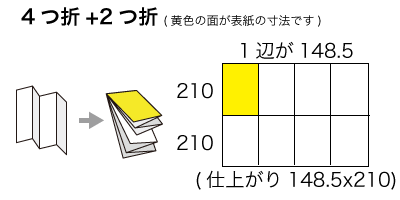

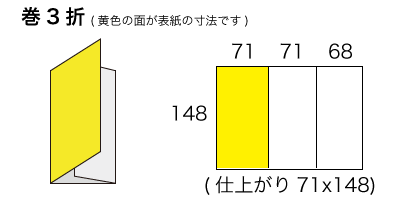

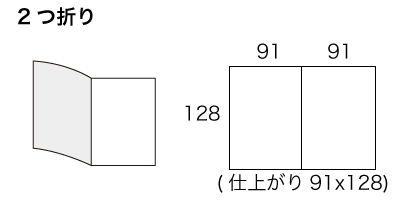

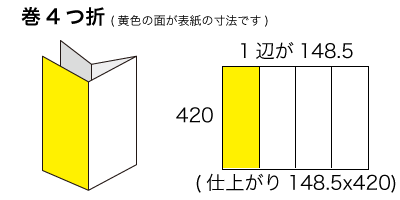

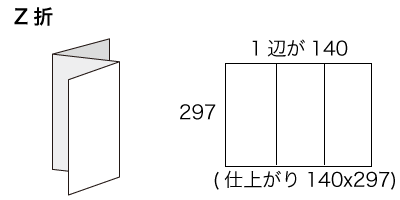

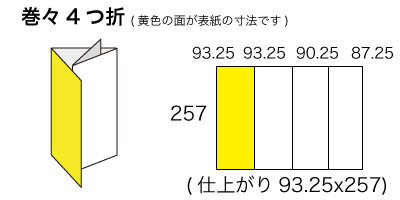

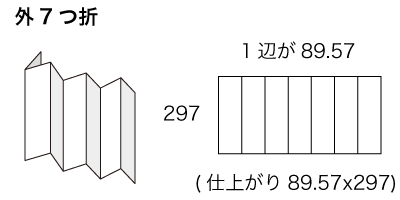

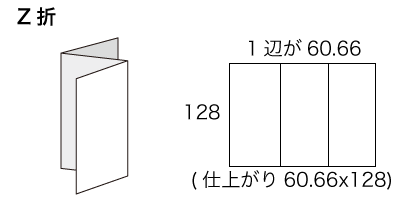

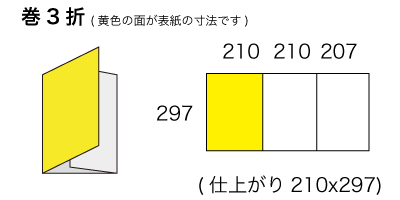

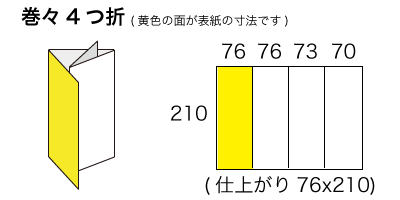

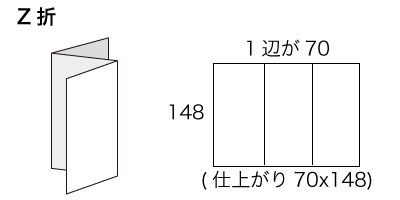

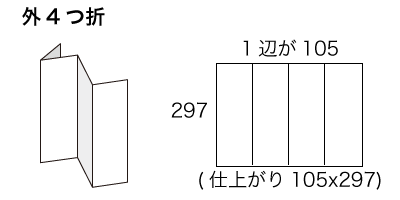

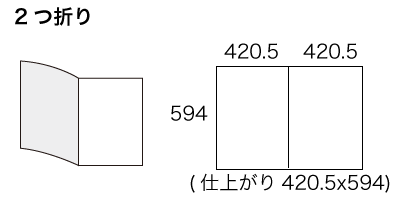

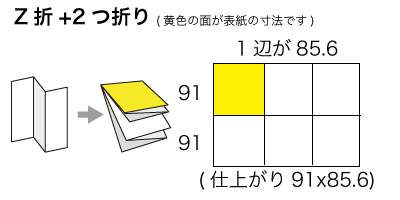

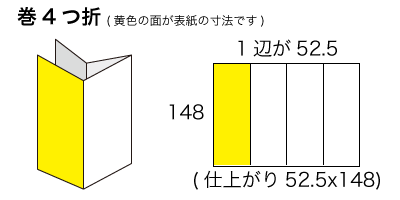

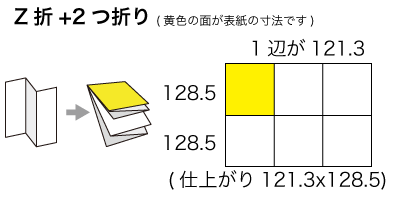

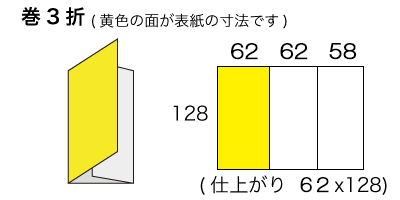

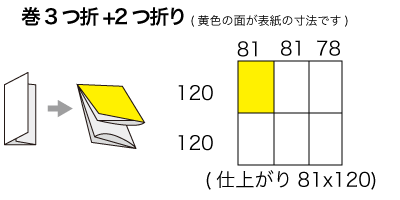

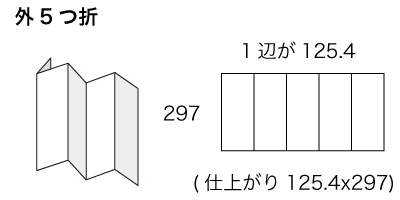

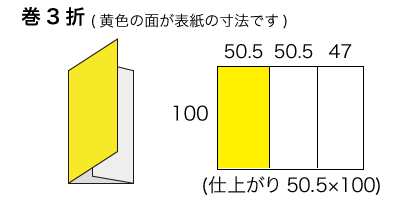

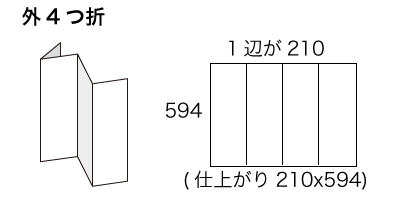

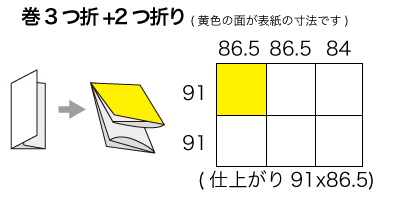

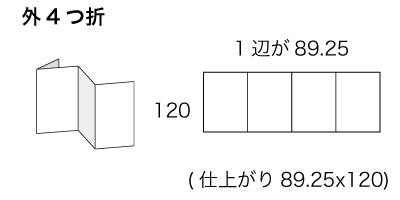

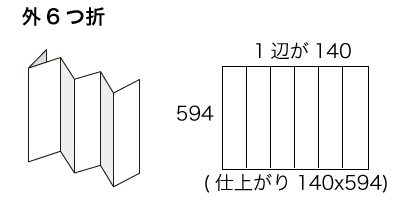

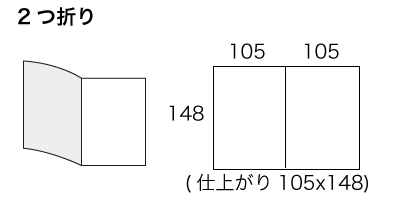

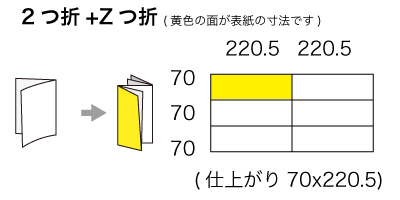

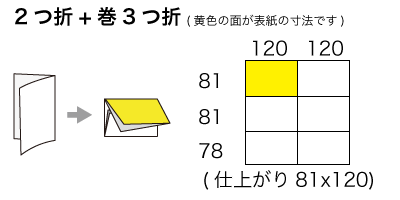

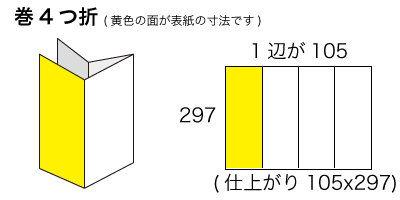

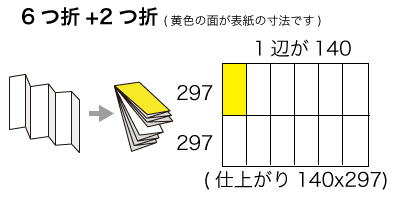

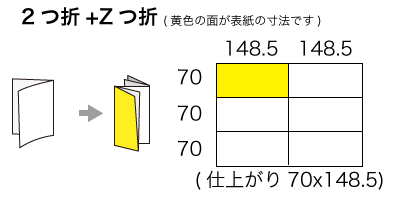

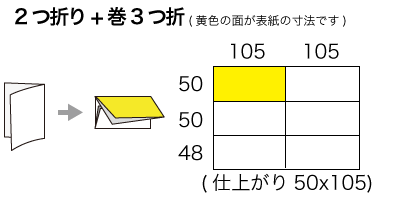

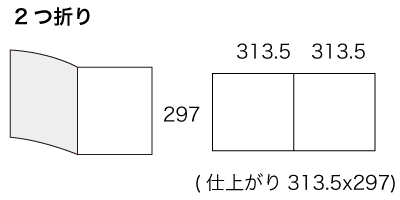

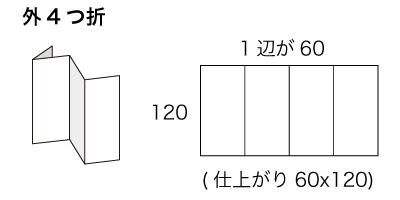

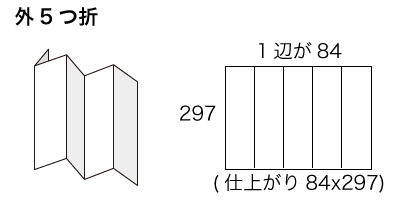

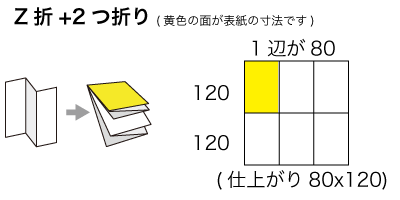

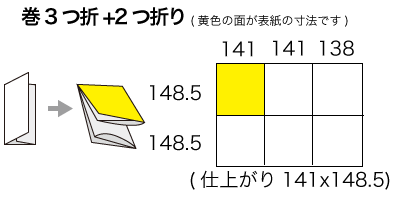

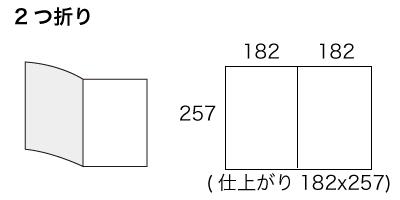

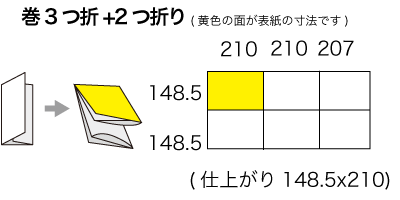

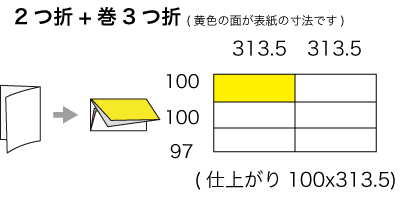

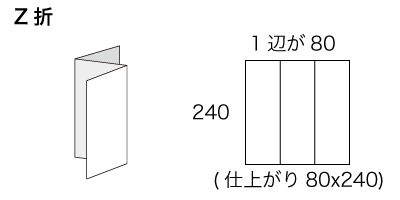

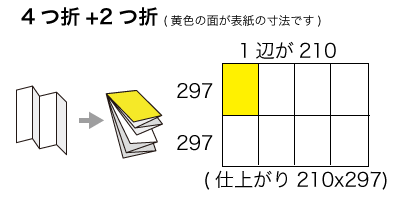

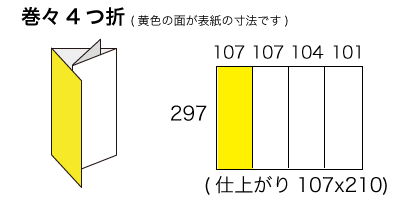

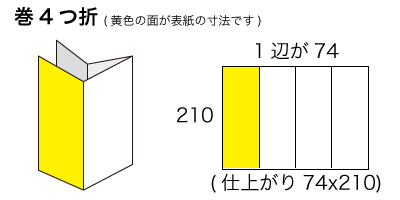

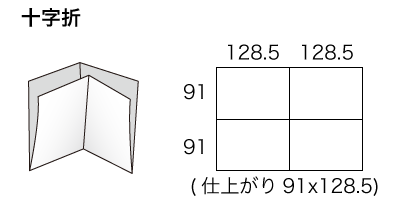

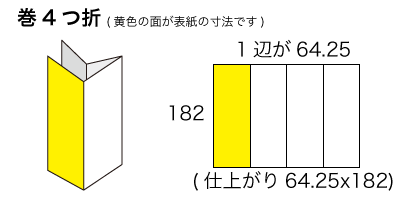

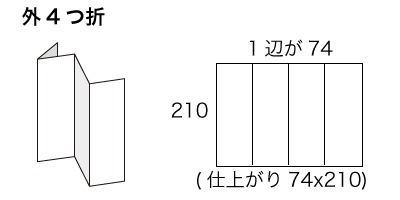

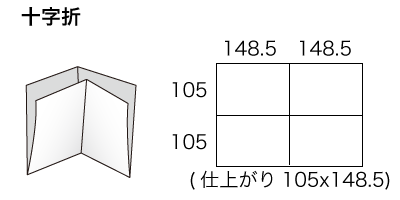

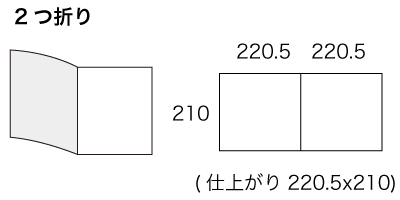

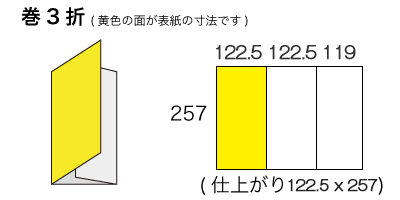

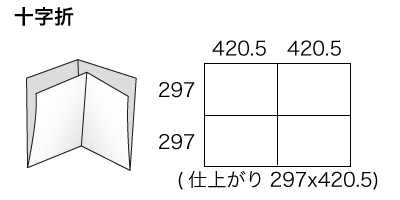

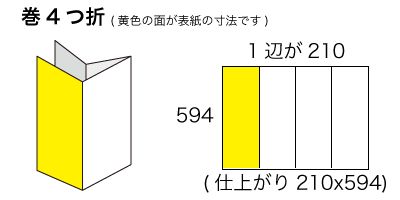

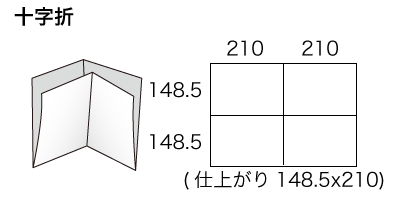

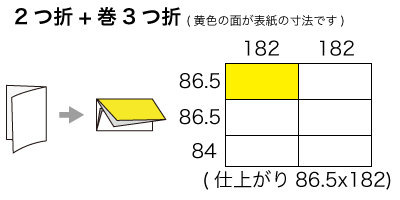

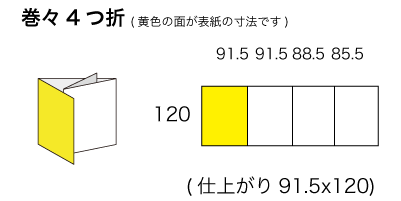

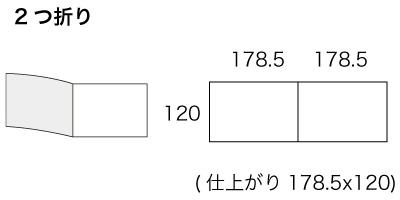

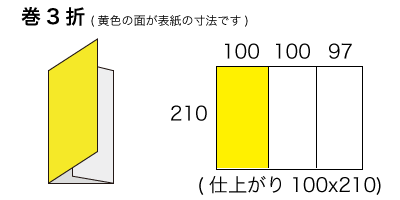

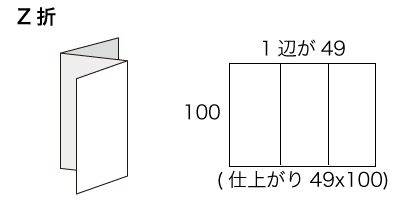

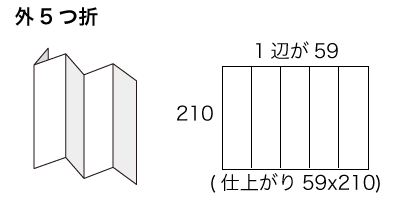

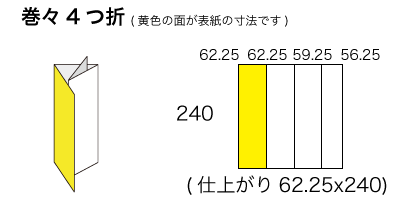

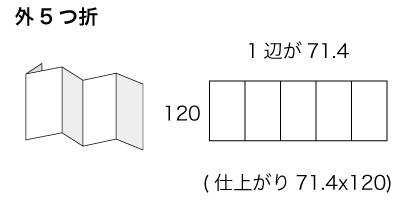

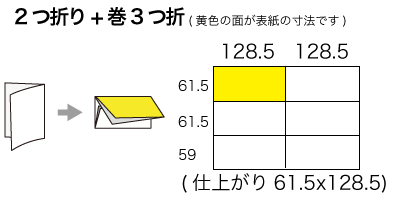

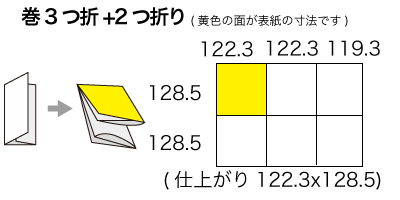

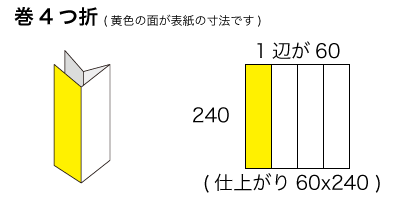

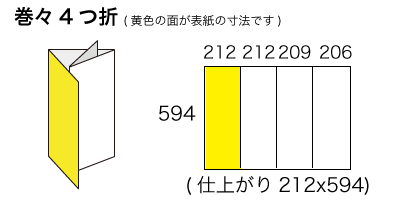

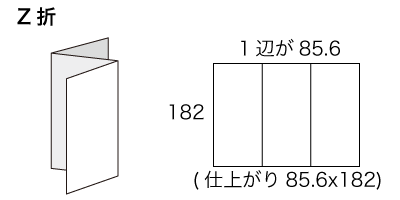

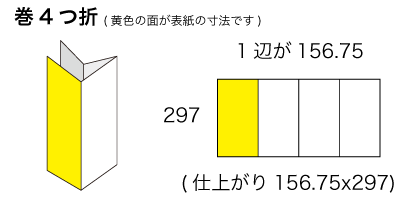

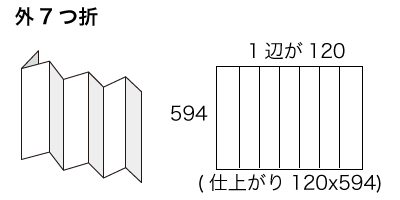

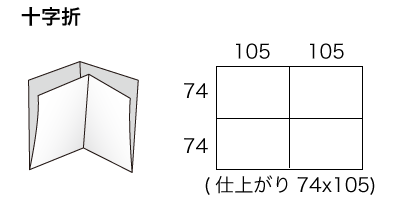

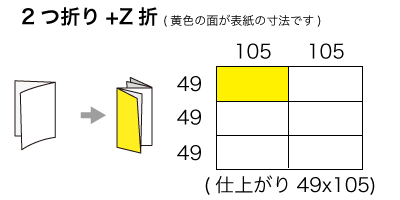

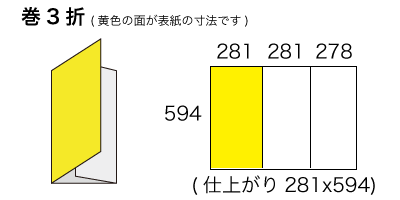

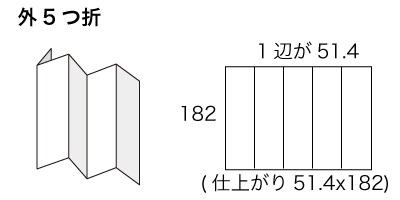

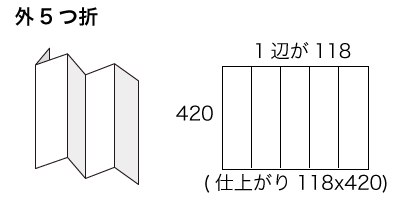

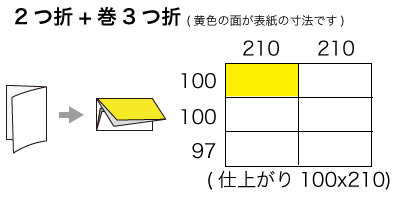

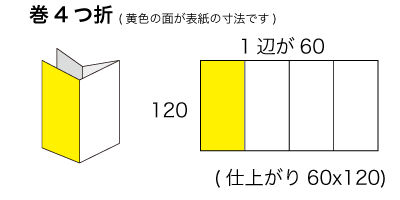

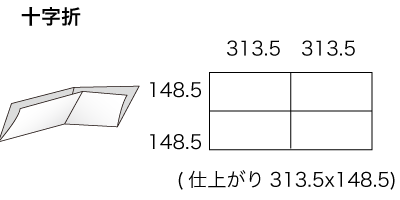

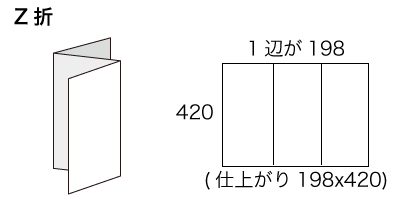

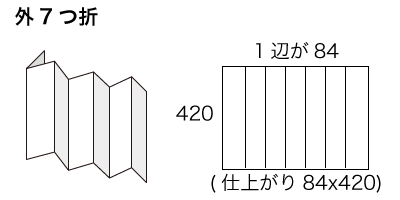

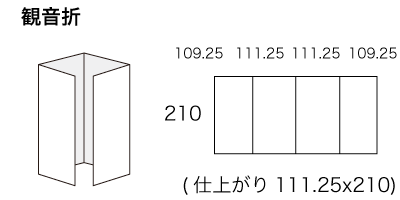

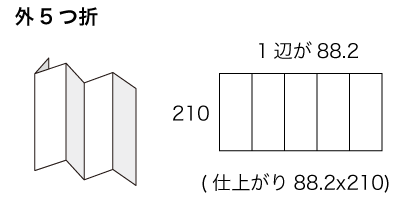

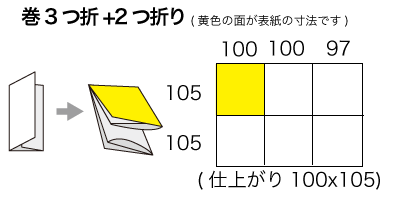

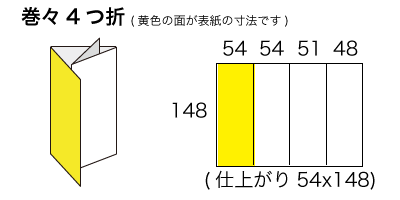

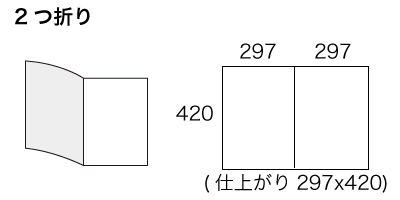

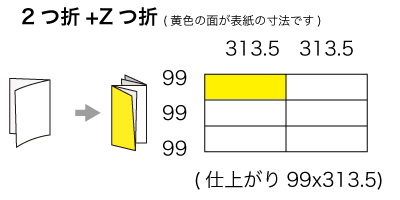

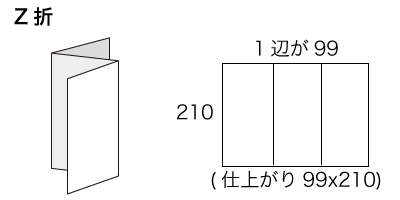

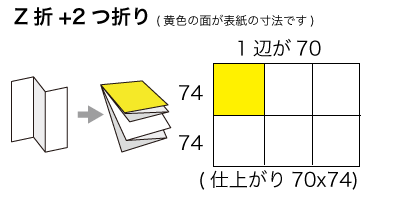

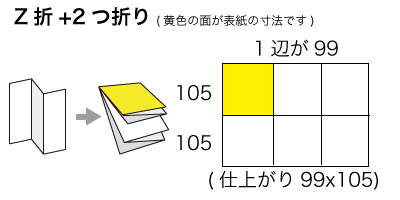

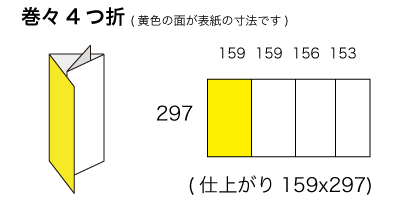

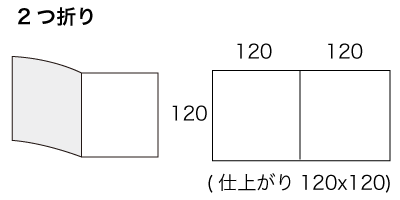

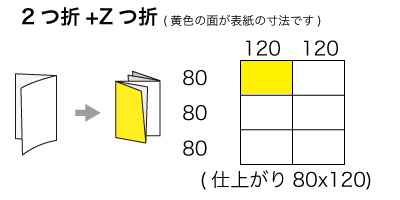

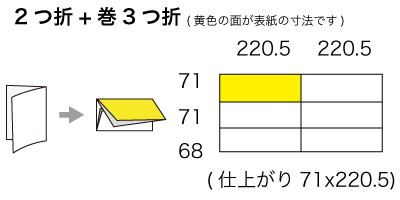

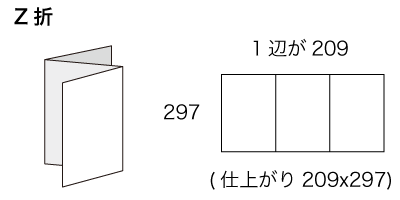

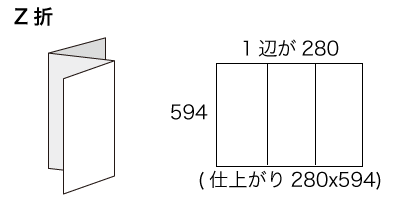

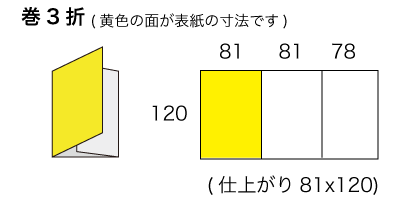

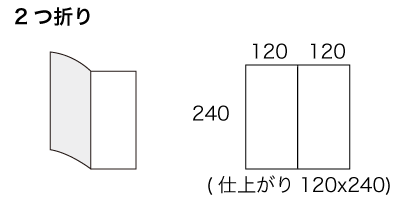

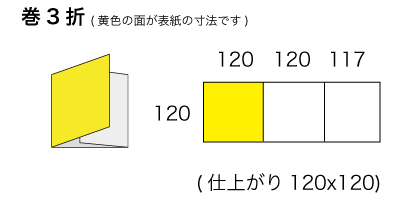

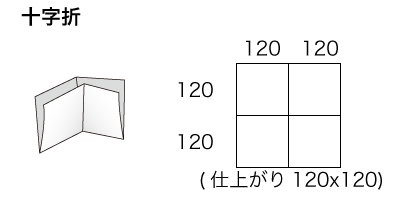

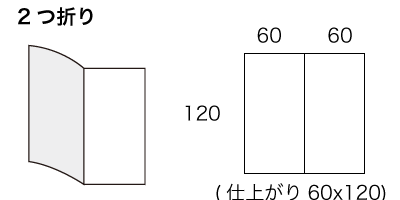

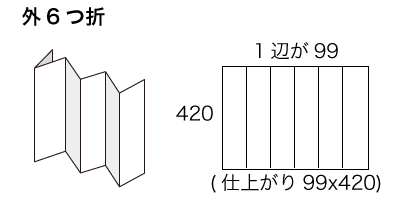

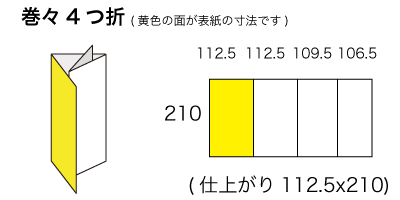

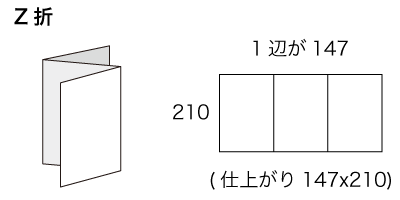

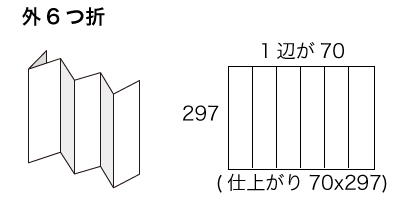

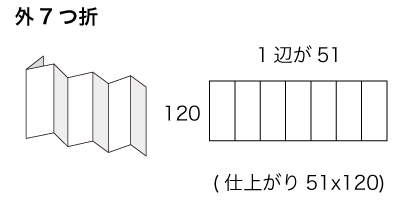

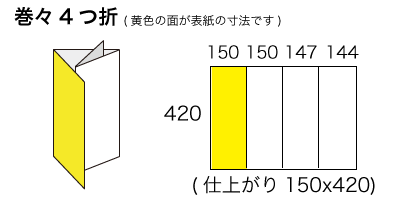

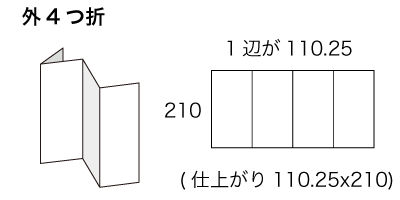

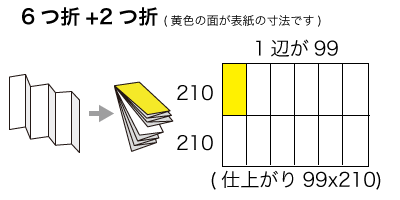

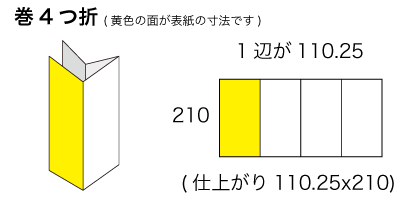

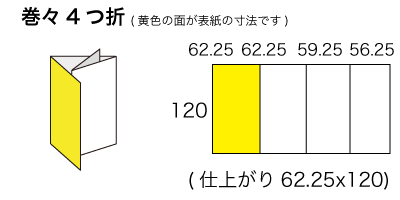

ご希望の印刷サイズからピッチ(寸法)をご確認ください。 ※ 単位:mm
